Hei acolo! În calitate de furnizor de fitinguri cu țeavă sudată cu fund, de multe ori am fost întrebat despre cum să calculez greutatea acestor lucruri. Este de fapt o întrebare destul de importantă, mai ales dacă sunteți în construcție, instalații sanitare sau orice industrie care folosește o mulțime de accesorii. Cunoașterea greutății vă poate ajuta cu costurile de transport, planificarea instalării și bugetarea generală a proiectului. Așadar, hai să ne scufundăm direct și să ne descompunem cum puteți calcula greutatea fitingurilor cu țeavă sudată cu fund.
Înțelegerea elementelor de bază
În primul rând, trebuie să știți că greutatea fitingurilor cu țeavă sudată cu fund depinde de câțiva factori cheie: materialul din care sunt confecționate, dimensiunile lor (cum ar fi diametrul, grosimea peretelui și lungimea) și forma lor. Diferite materiale au densități diferite, ceea ce este o măsură a cât de multă masă este ambalată într -un volum dat. De exemplu, oțelul inoxidabil este mai dens decât oțelul carbon, astfel încât o montare din oțel inoxidabil de aceeași dimensiune va cântări mai mult decât una din oțel carbon.
Calcularea greutății diferitelor tipuri de fitinguri cu țeavă sudată cu fundul
Coate
Coatele sunt unul dintre cele mai frecvente tipuri de fitinguri cu țeavă sudată cu fund. Sunt obișnuiți să schimbe direcția unei conducte. Pentru a calcula greutatea unui cot, puteți utiliza următoarea formulă generală:
[W = \ pi \ times (d - t) \ ori t \ times l \ times \ rho]
Unde:
- (W) este greutatea cotului
- (\ pi) este o constantă matematică aproximativ egală cu 3.14159
- (D) este diametrul exterior al cotului
- (t) este grosimea peretelui cotului
- (L) este dimensiunea centrală la capăt a cotului
- (\ rho) este densitatea materialului
De exemplu, să zicem că aveți unCot din oțel inoxidabilCu un diametru exterior (d = 100) mm, o grosime a peretelui (t = 5) mm, o dimensiune centrală-end (l = 150) mm și densitatea oțelului inoxidabil (\ rho = 7,93) g/cm³. În primul rând, trebuie să convertiți toate dimensiunile în centimetri: (d = 10) cm, (t = 0,5) cm și (l = 15) cm. Apoi puteți conecta aceste valori la formula:
[W = 3.14159 \ ori (10 - 0,5) \ ori de 0,5 \ ori 15 \ ori 7,93]
[W = 3.14159 \ ori 9,5 \ ori de 0,5 \ ori 15 \ ori 7,93]
[W \ aprox 1762.4 \ text {g}] sau (1.7624 \ text {kg})
Ciotul se termină
Capetele de ciot sunt un alt tip de montare a conductelor sudate cu fund. Sunt utilizate împreună cu flanșele articulațiilor din poală. Formula pentru calcularea greutății unui capăt de ciot este puțin diferită. Este mai mult ca și cum ai calcula greutatea unei bucăți scurte de țeavă.
[W = \ pi \ times (d - t) \ ori t \ times l \ times \ rho]
Unde:
- (D) este diametrul exterior al capătului ciotului
- (t) este grosimea peretelui capătului butucului
- (L) este lungimea capătului butucului
- (\ rho) este densitatea materialului
Să zicem că aveți unCapăt de butuc din oțel din carbonCu un diametru exterior (d = 80) mm, o grosime a peretelui (t = 4) mm, o lungime (l = 100) mm și densitatea oțelului carbon (\ rho = 7,85) g/cm³. Convertiți dimensiunile în centimetri: (d = 8) cm, (t = 0,4) cm și (l = 10) cm. Apoi:
[W = 3.14159 \ ori (8 - 0,4) \ ori 0,4 \ ori 10 \ ori 7,85]
[W = 3.14159 \ ori de 7,6 \ ori 0,4 \ ori 10 \ ori 7,85]
[W \ aprox 753.6 \ text {g}] sau (0.7536 \ text {kg})
Cruci

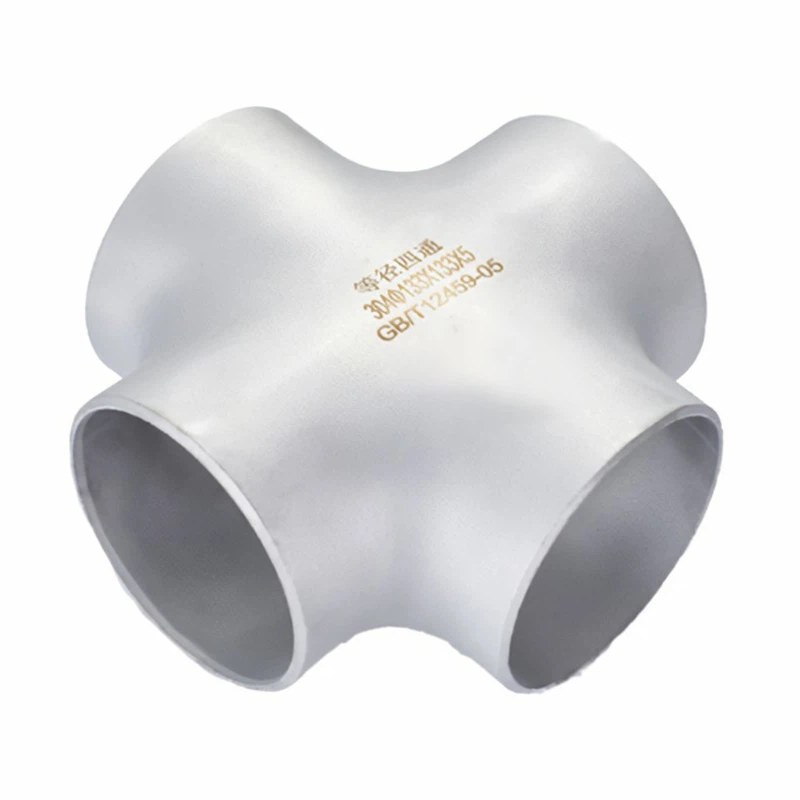

Crucile sunt utilizate pentru a conecta patru conducte împreună. Calculând greutatea unuiCrucea din oțel inoxidabileste un pic mai complex datorită formei sale. Puteți să -l descompun în părți mai mici și să calculați greutatea fiecărei părți separat, apoi să le adăugați în sus.
O modalitate de a aproxima greutatea este de a o considera o combinație de patru bucăți scurte de țeavă. Formula ar fi similară cu cele de mai sus, dar trebuie să vă ajustați pentru faptul că crucea are mai multe ramuri.
[W = 4 \ times \ pi \ times (d - t) \ ori t \ times l \ times \ rho]
Unde:
- (D) este diametrul exterior al crucii
- (t) este grosimea peretelui crucii
- (L) este lungimea fiecărei ramuri a crucii
- (\ rho) este densitatea materialului
Să zicem că aveți o cruce din oțel inoxidabil cu un diametru exterior (d = 60) mm, o grosime a peretelui (t = 3) mm, o lungime de ramură (l = 80) mm și densitatea oțelului inoxidabil (\ rho = 7,93) g/cm³. Convertiți dimensiunile în centimetri: (d = 6) cm, (t = 0,3) cm și (l = 8) cm. Apoi:
[W = 4 \ ori 3.14159 \ ori (6 - 0,3) \ ori 0,3 \ ori 8 \ ori 7,93]
[W = 4 \ ori 3.14159 \ ori de 5,7 \ ori 0,3 \ ori 8 \ ori 7,93]
[W \ aprox 1702.7 \ text {g}] sau (1.7027 \ text {kg})
Folosind calculatoare online
Dacă nu sunteți un fan al efectuării tuturor acestor calcule de mână, există o mulțime de calculatoare online disponibile. Căutați doar „Calculatorul de greutate pentru montarea conductelor sudate cu fund” și veți găsi mai multe opțiuni. De obicei, aceste calculatoare vă solicită să introduceți dimensiunile și materialul montajului și vă vor oferi greutatea în cel mai scurt timp.
De ce cunoașterea greutății contează
După cum am menționat anterior, cunoașterea greutății fitingurilor cu țeavă sudată cu fund este crucială din câteva motive. În primul rând, ajută la transport. Dacă expediați un număr mare de accesorii, greutatea va determina costurile de transport. Trebuie să vă asigurați că containerele dvs. de transport pot gestiona greutatea și că nu plătiți excesiv pentru transport.
În al doilea rând, este important pentru instalare. Dacă instalați accesoriile pe o structură, trebuie să știți câtă greutate vor adăuga. Acest lucru este important în special pentru instalațiile aeriene sau structurile care au limitări de greutate.
În cele din urmă, este esențial pentru bugetare. Cunoașterea greutății vă permite să estimați cu exactitate costul accesoriilor, inclusiv costul materialului și orice costuri suplimentare asociate cu manipularea și instalarea.
Înfășurarea
Calcularea greutății armăturilor cu țeavă sudată cu fund ar putea părea un pic descurajant la început, dar odată ce înțelegeți formulele și factorii de bază implicați, nu este chiar atât de greu. Indiferent dacă sunteți contractant, un inginer sau doar cineva care are nevoie să lucreze cu fitinguri de țeavă, având aceste cunoștințe vă poate economisi mult timp și bani.
Dacă sunteți pe piață pentru fitinguri cu țeavă sudată cu fund de înaltă calitate, mi-ar plăcea să discutăm cu tine. Avem o gamă largă de produse, inclusivCot din oțel inoxidabil,Capăt de butuc din oțel din carbon, șiCrucea din oțel inoxidabil. Nu ezitați să ajungeți și să începeți o conversație despre nevoile dvs. specifice.
Referințe
- Manual de montare a conductelor, diverși autori
- Materiale de inginerie și aplicațiile lor, William F. Smith și Javad Hashemi
