Testarea etanșeității unei conexiuni cu flanșă din oțel inoxidabil este crucială în diverse industrii, asigurând integritatea și siguranța sistemelor de conducte. În calitate de furnizor reputat de flanșe din oțel inoxidabil, înțelegem importanța acestui proces și suntem aici pentru a vă ghida prin metode eficiente de testare.
Înțelegerea importanței etanșeității flanșei
Flanșele din oțel inoxidabil sunt utilizate pe scară largă în industrii precum petrolul și gazele, procesarea chimică, tratarea apei și generarea de energie. O conexiune cu flanșă adecvată și strânsă previne scurgerile, care pot duce la pericole semnificative de siguranță, poluare a mediului și pierderi financiare. Scurgerile pot provoca, de asemenea, daune echipamentelor și pot întrerupe operațiunile, ceea ce duce la timpi de nefuncționare costisitoare. Prin urmare, testarea regulată și precisă de etanșeitate este esențială pentru a menține fiabilitatea și eficiența întregului sistem.
Tipuri de flanse din otel inoxidabil

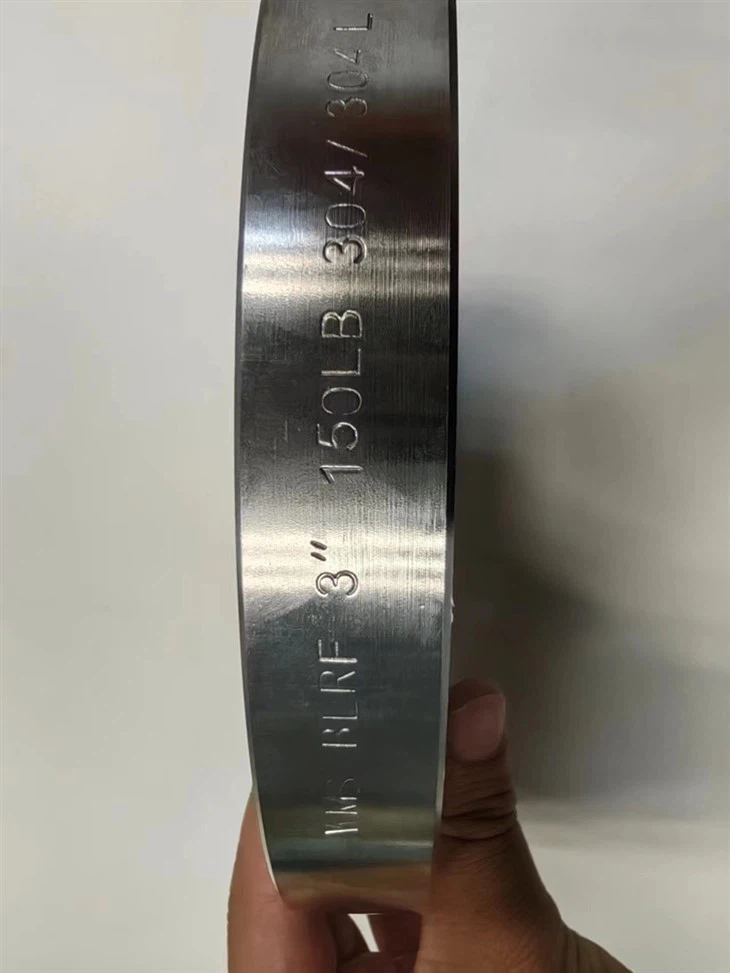

Înainte de a aborda metodele de testare, este important să vă familiarizați cu diferitele tipuri de flanșe din oțel inoxidabil pe care le oferim. Oferim o gama larga de flanse, inclusivFlanșă oarbă din oțel inoxidabil,Flanșă priză din oțel inoxidabil, șiFlanșă pentru gât de sudare din oțel inoxidabil. Fiecare tip are propriile caracteristici și aplicații unice, dar toate necesită o testare adecvată de etanșeitate pentru a asigura o performanță optimă.
Inspecție vizuală
Primul pas în testarea etanșeității unei conexiuni cu flanșă din oțel inoxidabil este o inspecție vizuală. Aceasta implică examinarea cu atenție a suprafeței flanșei, a garniturii și a șuruburilor pentru orice semne de deteriorare, coroziune sau nealiniere. Căutați fisuri, zgârieturi sau deformări pe fața flanșei, deoarece acestea pot compromite etanșarea. Verificați dacă garnitura este instalată corect, asigurându-vă că este centrată și nu este deteriorată. De asemenea, inspectați șuruburile pentru a vă asigura că sunt strânse uniform și la specificația corectă a cuplului.
Testare de presiune
Testarea presiunii este una dintre cele mai comune și mai fiabile metode de testare a etanșeității flanșei. Există două tipuri principale de teste de presiune: încercări hidrostatice și încercări pneumatice.
Testarea hidrostatică
Testarea hidrostatică implică umplerea sistemului de conducte cu apă sau alt lichid adecvat și presurizarea acestuia la un nivel specificat. Presiunea este menținută pentru o anumită perioadă de timp, de obicei 10 până la 30 de minute, în timp ce sistemul este inspectat cu atenție pentru eventuale scurgeri. Această metodă este preferată pentru multe aplicații, deoarece apa este ușor disponibilă, neinflamabilă și poate detecta chiar și scurgeri mici.
Pentru a efectua un test hidrostatic, urmați acești pași:
- Izolați secțiunea sistemului de conducte de testat.
- Umpleți sistemul cu apă, asigurându-vă că tot aerul este evacuat.
- Creșteți treptat presiunea până la presiunea de testare folosind o pompă.
- Mențineți presiunea de testare pentru timpul specificat.
- Inspectați conexiunile cu flanșă pentru orice semne de scurgere, cum ar fi picurare de apă sau puncte umede.
- Dacă nu sunt detectate scurgeri, eliberați încet presiunea și scurgeți apa din sistem.
Testare pneumatică
Testarea pneumatică utilizează aer comprimat sau alt gaz pentru a presuriza sistemul. Această metodă este adesea folosită atunci când testarea hidrostatică nu este fezabilă, cum ar fi în sistemele care nu pot tolera prezența apei. Cu toate acestea, testarea pneumatică este mai periculoasă decât testarea hidrostatică din cauza potențialului de decompresie explozivă dacă apare o scurgere. Prin urmare, trebuie luate măsuri stricte de siguranță atunci când se efectuează un test pneumatic.
Pentru a efectua un test pneumatic, urmați acești pași:
- Izolați secțiunea sistemului de conducte de testat.
- Purjați sistemul de orice gaze inflamabile sau periculoase.
- Creșteți treptat presiunea până la o presiune pre-testare scăzută, de obicei în jur de 10% din presiunea de testare.
- Inspectați sistemul pentru eventuale scurgeri majore la presiunea pre-testare scăzută.
- Dacă nu sunt detectate scurgeri majore, creșteți treptat presiunea până la presiunea de testare.
- Mențineți presiunea de testare pentru timpul specificat.
- Inspectați conexiunile cu flanșă pentru orice semne de scurgere, cum ar fi șuierat sau bule de săpun (dacă utilizați o soluție de săpun).
- Dacă nu sunt detectate scurgeri, eliberați încet presiunea și purjați gazul din sistem.
Testare cu ultrasunete
Testarea cu ultrasunete este o metodă de testare nedistructivă care poate fi utilizată pentru a detecta scurgeri în conexiunile cu flanșe din oțel inoxidabil. Această metodă utilizează unde sonore de înaltă frecvență pentru a detecta modificări ale densității materialului, care pot indica prezența unei scurgeri. Testarea cu ultrasunete este o modalitate rapidă și precisă de a testa etanșeitatea flanșei, în special în zonele în care inspecția vizuală este dificilă sau imposibilă.
Pentru a efectua testarea cu ultrasunete, un tehnician instruit va folosi un dispozitiv de testare cu ultrasunete pentru a trimite unde sonore prin conexiunea cu flanșă. Dispozitivul va analiza apoi undele reflectate pentru a detecta orice modificări ale densității, care pot indica prezența unei scurgeri. Dacă este detectată o scurgere, tehnicianul poate determina locația și dimensiunea scurgerii folosind dispozitivul de testare cu ultrasunete.
Testarea spectrometrului de masă cu heliu
Testarea spectrometrului de masă cu heliu este o metodă foarte sensibilă pentru detectarea scurgerilor în conexiunile cu flanșe din oțel inoxidabil. Această metodă folosește heliu gazos, care este o moleculă foarte mică care poate pătrunde cu ușurință chiar și în cele mai mici scurgeri. Heliul gazos este introdus în sistem, iar un spectrometru de masă este utilizat pentru a detecta orice heliu care se scurge din sistem.
Pentru a efectua testarea spectrometrului de masă cu heliu, sistemul este mai întâi evacuat pentru a elimina orice aer sau alte gaze. Apoi, heliul gazos este introdus în sistem la o presiune scăzută. Spectrometrul de masă este apoi utilizat pentru a detecta orice heliu care se scurge din sistem. Această metodă poate detecta scurgeri de până la 10^-9 std cc/sec, ceea ce o face una dintre cele mai sensibile metode de detectare a scurgerilor disponibile.
Concluzie
Testarea etanșeității unei conexiuni cu flanșă din oțel inoxidabil este o parte esențială a menținerii integrității și siguranței sistemelor de conducte. Folosind o combinație de inspecție vizuală, testare de presiune, testare cu ultrasunete și testare cu spectrometru de masă cu heliu, vă puteți asigura că conexiunile flanșelor sunt strânse și fără scurgeri. În calitate de furnizor de încredere de flanșe din oțel inoxidabil, ne angajăm să oferim flanșe de înaltă calitate și sfaturi de specialitate cu privire la instalarea și testarea flanșelor. Dacă aveți întrebări sau aveți nevoie de asistență pentru nevoile dvs. de flanșă, vă rugăm să nu ezitați să ne contactați. Așteptăm cu nerăbdare să lucrăm cu dumneavoastră pentru a asigura succesul proiectelor dumneavoastră.
Referințe
- ASME B16.5 - Flanse pentru țevi și fitinguri cu flanșe
- API 6A - Specificații pentru echipamentele pentru cap de puț și pentru pomul de Crăciun
- ISO 7005 - Flanse metalice - Partea 1: Flanse de otel
